HD LINK 数字光纤图传系统
采用先进光纤传输技术，提供高清、低延迟的专业级无人机图像传输解决方案
完整系统包含天空端发射设备与地面端接收设备，实现远距离稳定传输
HD LINK 系统概述

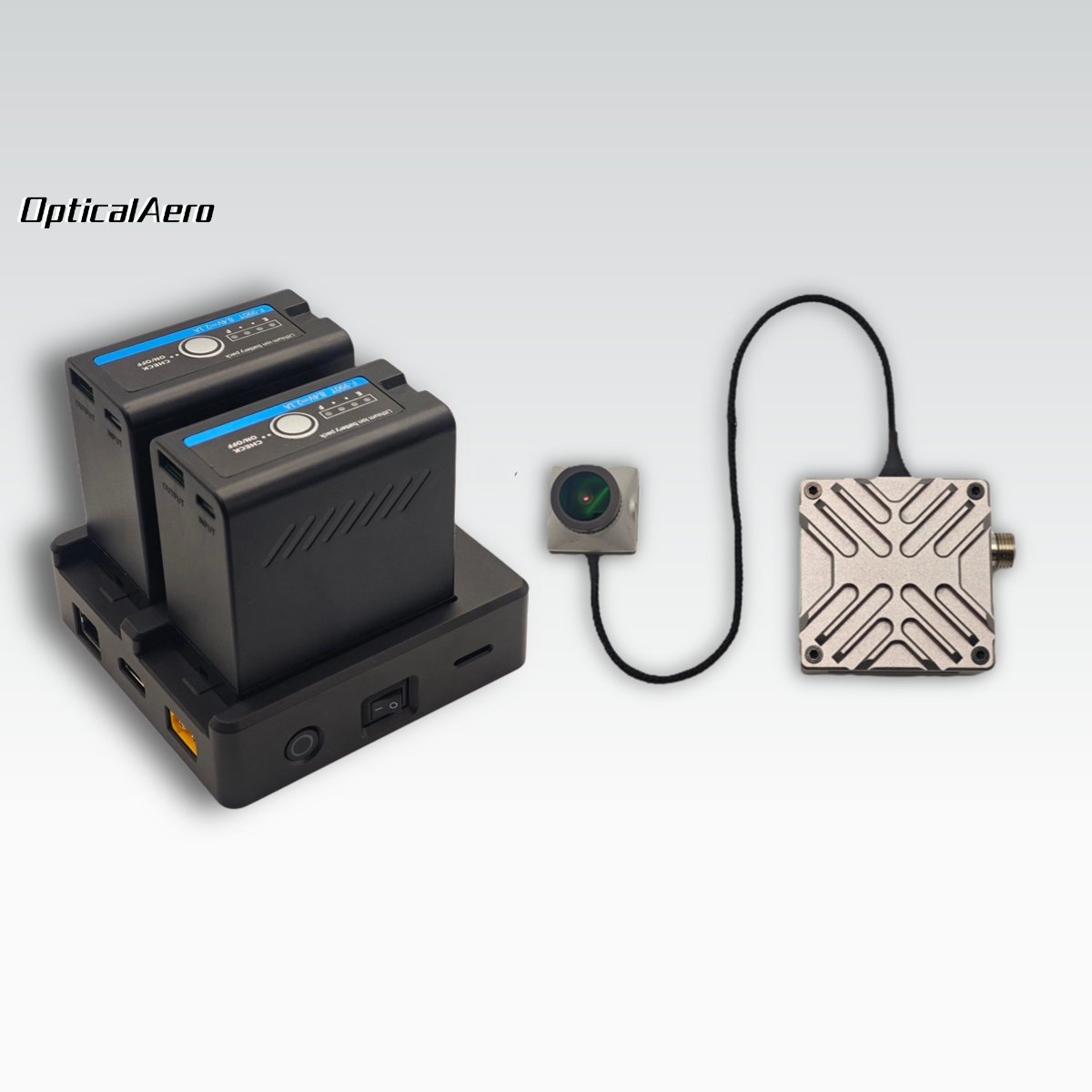

HD LINK完整系统
专业级光纤图传完整解决方案
HD LINK数字光纤图传系统是一套完整的无人机视频传输解决方案，由天空端发射设备和地面端接收设备组成。采用光纤传输技术，彻底消除电磁干扰，提供超清画质和极低延迟的图像传输体验。
- 完整系统：天空端 + 地面端完整配置
- 超清画质：支持1080p@90fps高清流畅传输
- 零电磁干扰：光纤传输，信号纯净
- 即插即用：模块化设计，快速部署
- 长续航：地面端支持20小时持续工作
- 全兼容：支持主流飞控和显示设备
6大核心优势
告别卡顿与花屏，极致视距尽在掌握
1080P@90fps超清流畅
高帧率高清画质，流畅无延迟
无人机系统无缝集成
完美兼容各类飞控系统
模块化极速部署
快速安装，即插即用
地面监看方案灵活
多种显示方案，适配各种需求
供电多样持久不间断
多种供电方式，长时间续航
坚固耐用丰富
工业级品质，适应各种环境
HD LINK 天空端

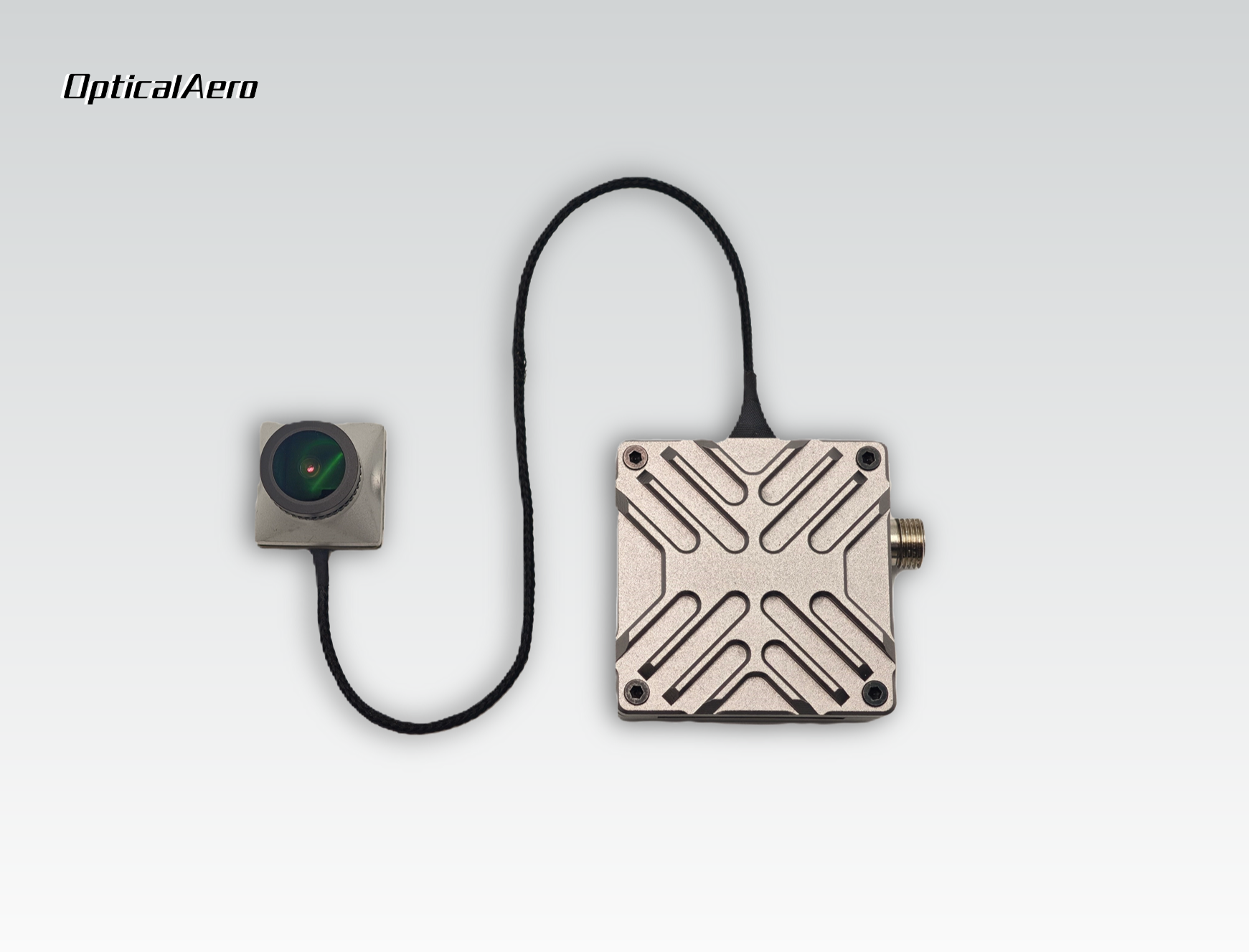

HD LINK天空端设备
极致轻便的空中传输解决方案
- 超小体积
紧凑设计便于携带安装，适用各种多轴复合环境 - 高清画质
支持高清影像传输，画面流畅细腻，为精准决策提供可靠视觉保障 - 便捷安装
摄像头标配19mm通用孔位，天空端兼容30.5mm孔径孔，适配99%的飞机；提供大疆空端直插口，无需焊接，快速部署 - OSD显示
支持OSD屏显叠加，无缝整合Betaflight、INAV、ArduPilot等主流飞控软件，实现飞行数据即时显示
HD LINK 地面端

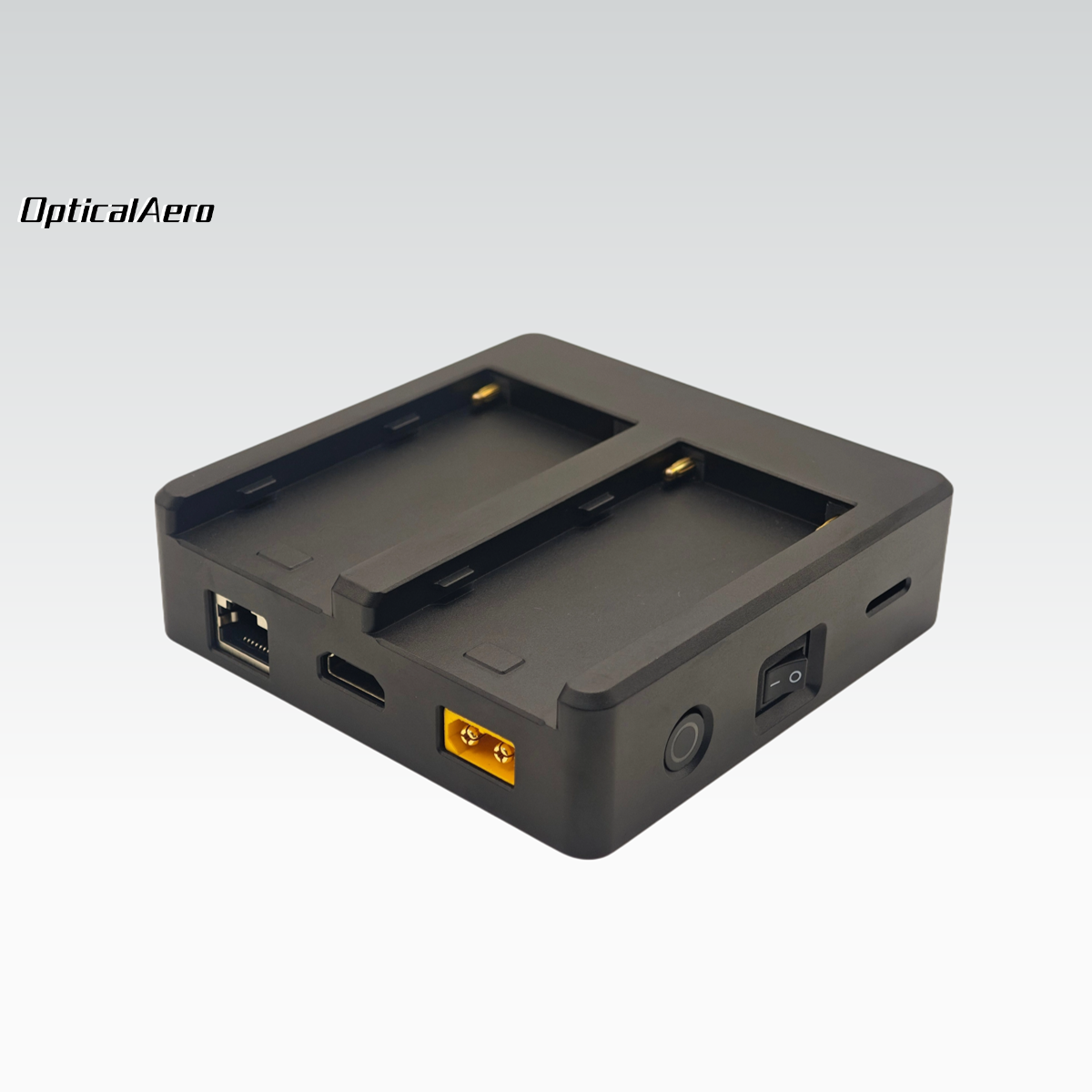

HD LINK地面端设备
专业级地面接收系统
- 接口丰富
HDMI兼容各种屏幕显示；GH1.25 8P可接CRSF模块、SBUS信号；数传；RJ45可当设成充电方式3 - 零电磁干扰
采用光纤传输，信号纯净无失真，无电磁扰 - 支持录像
内置储存功能，重要影像即时记录保存 - 超久续航
长达20小时强劲续航，并支持XT60外部供电，满足长时间作业不断电
HD LINK 实拍效果展示
建议分辨率：3K 60 fps
1080p 90fps（推荐）、720p 120fps
无线模拟传输 vs 数字光纤传输对比
对比说明：左侧为传统无线模拟传输，右侧为HD LINK数字光纤传输
清晰展示两种传输方式在画质、延迟、抗干扰等方面的差异
系统技术规格
天空端规格
- 重量：轻便设计
- 摄像头：高清摄像头
- 安装孔位：19mm通用孔位
- 接口：CRSF数传、扩展接口
- OSD支持：Betaflight、INAV、ArduPilot
- 部署：无需焊接，快速插拔
地面端规格
- 续航：20小时长效续航
- 供电：内置电池 + XT60外接
- 录像：支持TF卡录像
- 输出：HDMI高清输出
- 数传：GH1.25 8P(CRSF/SBUS)
- 网络：RJ45接口
视频性能
分辨率支持
- 3K @ 60fps
- 1080p @ 90fps (推荐)
- 720p @ 120fps
传输特性
- 传输方式：光纤传输
- 抗干扰：零电磁干扰
- 延迟：超低延迟
- 传输距离：远距离稳定
系统兼容
- 飞控：主流飞控系统
- 显示：HDMI显示设备
- 遥控：CRSF/SBUS协议
- 安装：99%飞机适配
环境适应
- 工作温度：宽温度范围
- 耐用性：工业级品质
- 设计：坚固耐用
- 可靠性：长期稳定运行
生产视频
获取更多信息
需要了解更多关于数字光纤图传系统的详细信息？我们的技术团队随时为您提供专业咨询。
